Fabrication automobile

Revêtement complet du véhicule : intelligence complète du processus, de la protection contre la corrosion à l'apparence

1. Revêtement d'apprêt pour le corps

• Fonction : Fournit une protection de base contre la corrosion pour la carrosserie et améliore l'adhérence entre la surface métallique et la couche de finition.
• Applications intelligentes :

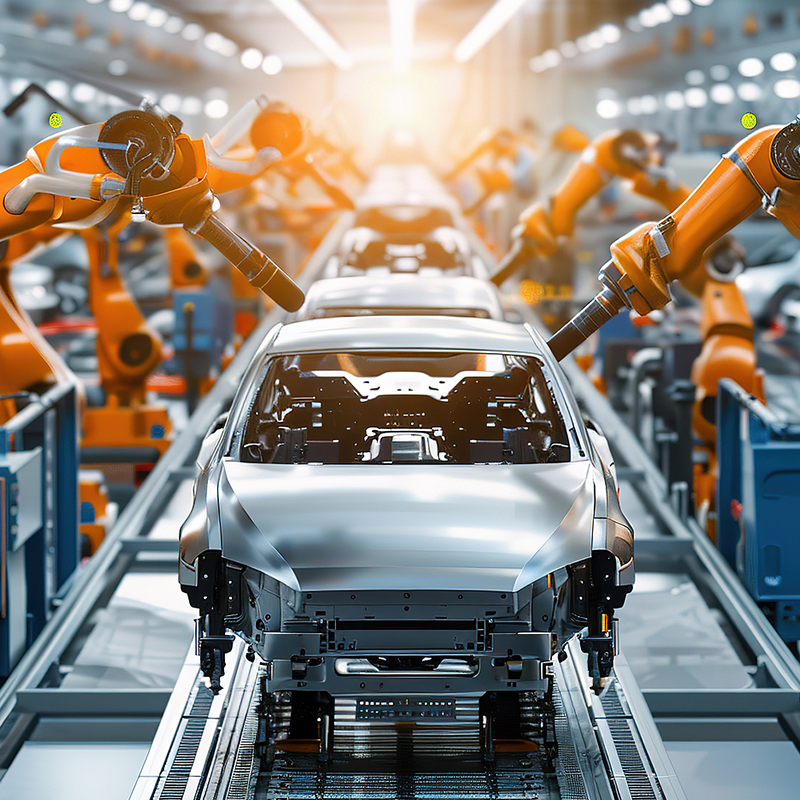

  • Les bras de pulvérisation du robot sont combinés à des capteurs visuels 3D pour identifier en temps réel la courbure de la surface du corps, ajustant automatiquement l'angle et la distance de pulvérisation (erreur ≤ 0,5 mm) pour garantir une couverture uniforme de l'apprêt sur les structures complexes telles que les portes et les capots.
  • Intégré à la technologie IoT, le système surveille des paramètres tels que la température et la viscosité de la peinture en temps réel, ajustant automatiquement la pression de pulvérisation (par exemple, en ajustant dynamiquement la valeur optimale de 2 à 3 bars en fonction des changements de température) pour éviter une épaisseur de revêtement inégale causée par les fluctuations des paramètres.

2. Revêtement intermédiaire et couche de finition

• Fonction : La couche intermédiaire comble les défauts mineurs du primaire, tandis que la couche de finition donne à la carrosserie couleur et brillant.
• Applications intelligentes :
  • Contrôle précis des différences de couleurs : Les spectromètres collectent des données de couleur en temps réel sur la surface de peinture pulvérisée, les comparent avec la carte de couleur standard et corrigent automatiquement les paramètres de pulvérisation (tels que le débit de peinture et la vitesse de mouvement du pistolet de pulvérisation) pour garantir une différence de couleur à l'échelle du véhicule △E < 1,0 (la norme industrielle est généralement △E < 2,0).
  • Production flexible de changement de couleur : Pour les scénarios de production multi-modèles en co-ligne, le système intelligent peut effectuer le nettoyage automatique des pistolets de pulvérisation et des canalisations de peinture et le changement de couleur de peinture en 10 minutes, améliorant ainsi l'efficacité de 50 % par rapport aux changements de couleur manuels traditionnels et réduisant les déchets de peinture de plus de 30 %.

3. Revêtement transparent et traitement de surface

• Fonction : Améliore la brillance, la dureté et la résistance aux rayures de la peinture.
• Applications intelligentes :
  • Des pistolets pulvérisateurs atomiseurs rotatifs à grande vitesse (tournant à 20 000 tr/min) sont utilisés, combinés à des algorithmes d'IA pour optimiser la trajectoire de pulvérisation, contrôlant l'uniformité de l'épaisseur de la couche transparente à ± 5 μm et obtenant une brillance supérieure à 95° (effet miroir).
  • Un système de détection en ligne est intégré, qui utilise un scanner laser pour scanner la surface de la peinture en temps réel, identifie automatiquement les défauts tels que l'affaissement et les particules, et se coordonne avec les robots pour les retouches locales, réduisant ainsi le travail de ponçage manuel ultérieur.

Revêtement des composants : équilibre entre haute précision et fonctionnalité

1. Revêtement de moyeu de roue automobile

• Solutions intelligentes :
  • Pour les moyeux de roue multi-spécifications (15-22 pouces), le système adapte automatiquement le programme de pulvérisation grâce à la reconnaissance visuelle. Par exemple, les moyeux de roue creux utilisent des pistolets de pulvérisation multi-angles pour la pulvérisation périphérique (rotation à 360°) afin de garantir une couverture de revêtement à 100 % dans les zones cachées telles que la face intérieure des rayons de roue.
  • La technologie de pulvérisation électrostatique de poudre est introduite, ajustant intelligemment la tension électrostatique (60-100 kV) et le volume de distribution de poudre pour contrôler l'uniformité de l'épaisseur du revêtement dans une plage de ± 30 μm, tout en réduisant les émissions de COV de plus de 90 % par rapport au revêtement liquide traditionnel.

2. Revêtement des composants du moteur

• Fonctional Requirements : Résistance à haute température (doit résister à 300-500 ℃), résistance à l'usure et résistance à l'huile.
• Applications intelligentes :
  • Pour les composants de moteur tels que les blocs-cylindres et les pistons, des robots de pulvérisation thermique (équipés de pistolets de pulvérisation plasma) sont utilisés pour contrôler avec précision la température de fusion et la distance de pulvérisation des matériaux de revêtement (tels que la céramique et les alliages métalliques) afin de former une couche protectrice haute performance de 0,1 à 0,5 mm d'épaisseur.
  • Des capteurs surveillent la température de surface des composants en temps réel et des algorithmes d'IA ajustent dynamiquement la vitesse de pulvérisation pour éviter la déformation du matériau causée par une surchauffe locale.

3. Revêtement des composants du châssis

• Scénario typique : Pulvérisation du blindage du châssis (résistance aux éclats de pierre, prévention de la rouille).
• Technologies intelligentes :
  • Un équipement de pulvérisation sans air à haute pression (pression jusqu'à 200 bars) est utilisé, combiné à une technologie de modélisation 3D pour générer automatiquement des trajectoires de pulvérisation basées sur la structure du châssis, garantissant que l'épaisseur du revêtement dans les zones complexes telles que les tuyaux d'échappement et les suspensions atteint 1 à 2 mm, répondant ainsi à la norme ISO 12944-C5 pour la protection contre les éclats de pierre.

Personnalisation personnalisée et production flexible

1. Pulvérisation de couleurs et de motifs personnalisés

• Mise en œuvre technique :
  • Les consommateurs peuvent télécharger des modèles via des plateformes en ligne. Le système convertit automatiquement les motifs 2D en trajectoires de pulvérisation 3D et contrôle les micro-pistolets (diamètre de la buse 0,3-0,5 mm) pour obtenir une peinture de haute précision sur les zones locales du corps (telles que les dégradés de couleurs et la personnalisation du LOGO de la marque), avec une précision de ligne minimale de 1 mm.
  • Pour les besoins de personnalisation de petits lots (tels que les modèles en édition limitée), le système intelligent peut rapidement changer de programme de revêtement pour réaliser une « production personnalisée en une seule unité », réduisant ainsi le temps de changement de modèle des 2 heures traditionnelles à 30 minutes.

2. Revêtement intelligent pour la production en co-ligne multimodèle

• Avantages du système :
  • Différents modèles de véhicules sont identifiés grâce à des étiquettes RFID et les paramètres du processus de revêtement correspondants sont automatiquement appelés, permettant une production flexible de berlines, SUV, camions, etc., sur la même ligne de revêtement, augmentant ainsi l'utilisation des équipements de 40 %.

Protection de l'environnement et gestion intelligente

1. Réduction des émissions de COV et récupération des ressources

• Applications techniques :
  • Un système combiné RTO (oxydant thermique régénératif) à rotor de zéolite est utilisé pour surveiller intelligemment la concentration de COV dans les gaz résiduaires. Lorsque la concentration est > 200 ppm, le traitement d'incinération démarre automatiquement, avec une efficacité de purification supérieure à 98 %. Parallèlement, la chaleur issue de l'incinération est récupérée pour le séchage de la peinture, réduisant ainsi la consommation d'énergie de 15 %.
  • Le système de circulation de peinture améliore le taux de récupération de la peinture non durcie à 90 % grâce à des technologies intelligentes de filtration et d'agitation, réduisant ainsi les émissions de déchets.

2. Gestion numérique complète du processus

• Intégration du système :
  • Connecté au MES (Manufacturing Execution System), il collecte des données en temps réel sur le processus de revêtement (telles que l'utilisation de peinture, le temps de pulvérisation et l'état de fonctionnement de l'équipement pour chaque véhicule), génère des rapports visuels et aide les gestionnaires à optimiser la planification de la production pour réduire les coûts de consommation d'énergie (par exemple, l'optimisation de la température du four de séchage grâce aux données réduit la consommation d'énergie par véhicule de 8 %).
  • Une technologie de maintenance prédictive est adoptée, qui surveille les pannes potentielles telles que l'usure des articulations du robot et le blocage du pistolet de pulvérisation via des capteurs, émet des alertes précoces et organise automatiquement des plans de maintenance, réduisant ainsi les temps d'arrêt des équipements de plus de 20 %.

Cas typiques et points forts techniques

• Usine Tesla de Shanghai : En utilisant plus de 300 robots de revêtement FANUC combinés à un système d'inspection visuelle d'IA, il réalise un revêtement de carrosserie entièrement automatisé pour le modèle 3, avec un rendement de revêtement de 99,5 %, et la consommation d'énergie de revêtement par véhicule est 35 % inférieure à celle des processus traditionnels.
• Usine BMW de Dingolfing : Introduit la technologie AR pour aider au débogage du revêtement. Les ingénieurs peuvent visualiser les effets de pulvérisation virtuels en temps réel grâce à des lunettes AR et optimiser la trajectoire du pistolet de pulvérisation, réduisant ainsi le temps de débogage pour un revêtement personnalisé de 4 heures à 1 heure.

Conclusion
